Scope measurements:

These are from the second board, after removing the modulator. Channels:
1 = VIC II pin 8 (IRQ) (used for trigger, not shown here)
2 = VIC II pin 14 (color) (to GND via 1k)
3 = VIC II pin 15 (sync/luma) (to 5VCAN via 500 (2 1k in parallel))
4 = VIC II pin 21 (color clock)

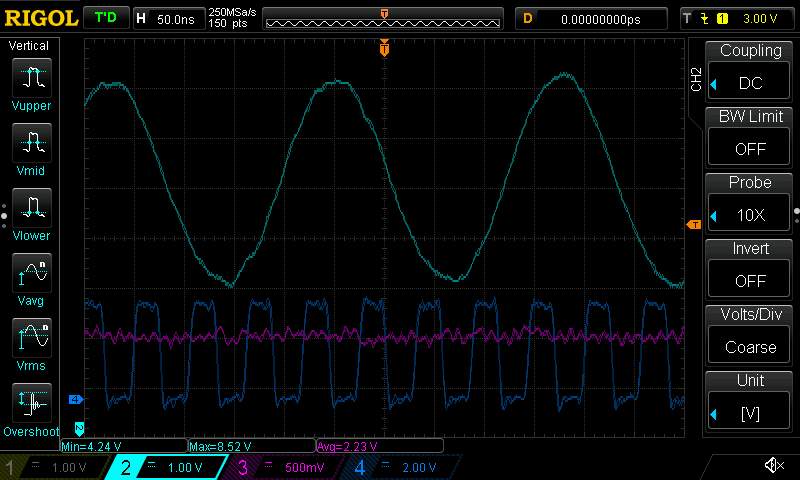

blue even

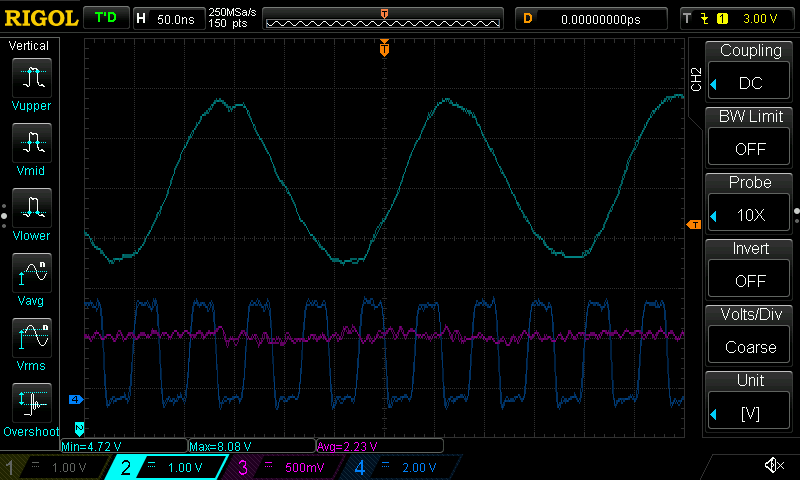

blue odd

brown_even
brown_odd

red even
red odd

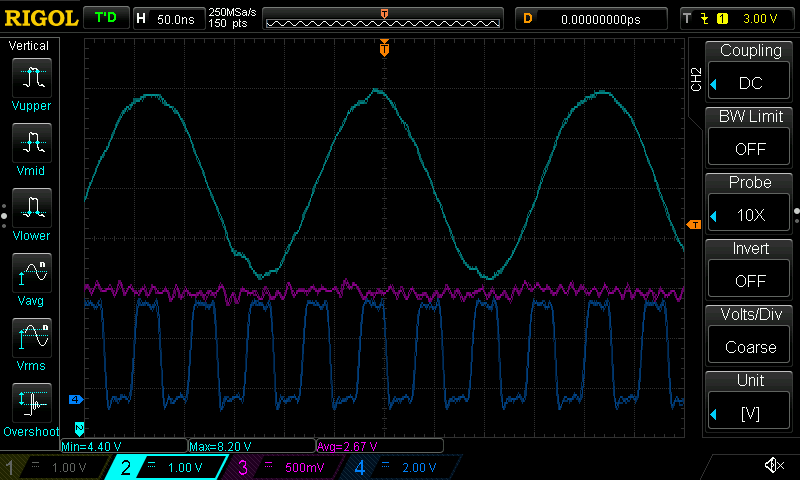

purple even
purple odd

orange even
orange odd

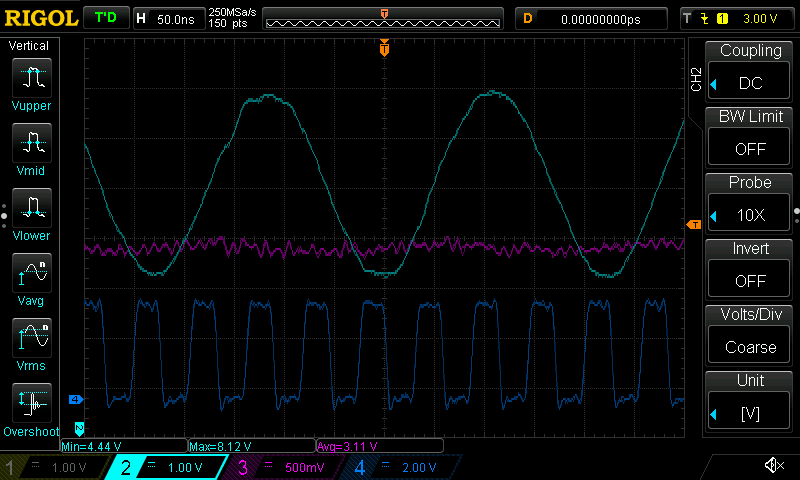

green even
green odd

cyan even

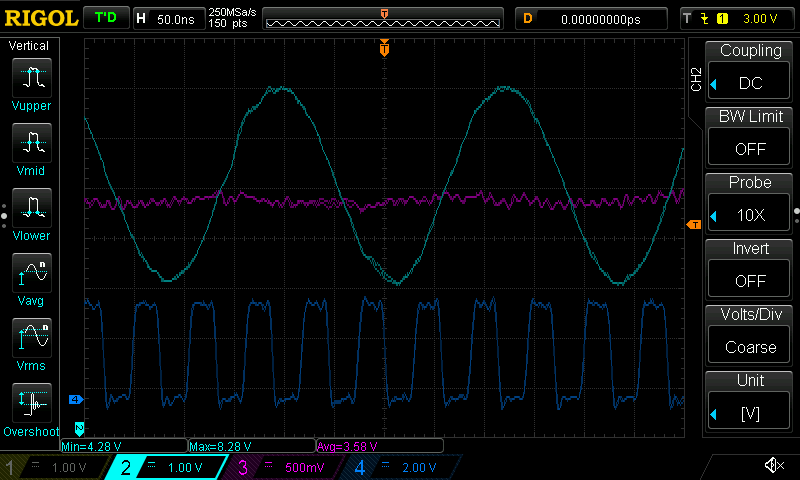

cyan odd

yellow even
yellow odd

burst even

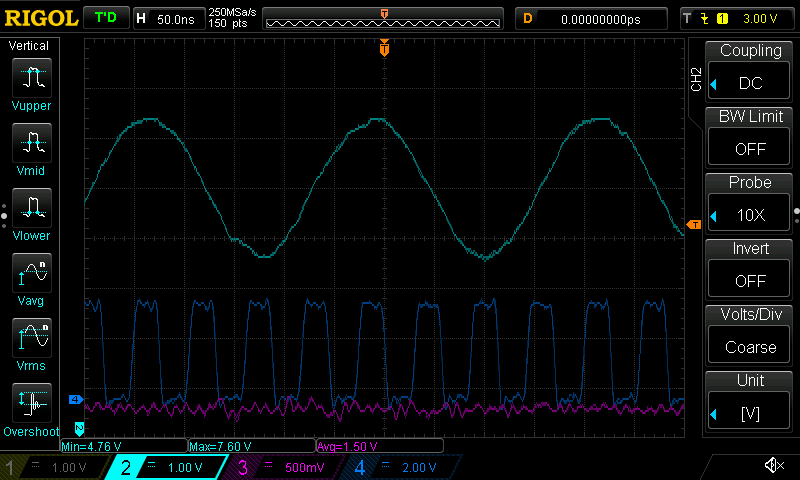

burst odd
